Опция Expand/Collapse - Развернуть/Свернуть
Когда Вы разворачиваете узел дерева сборки, появляются подсборки и компоненты следующего нижнего уровня, составляющие этот узел. Подсборки других (более нижних) уровней остаются в свернутом состоянии до тех пор, пока Вы не развернете их.
После того, как узел развернут, опция Expand
заменяется в меню на опцию Collapse . И наоборот: после сворачивания структуры сборки опция Collapse заменяется в меню на опцию Expand .
и Collapse появляются во всплывающем меню только в том случае, если предварительно Вы выбрали несколько компонентов в окне навигатора.
Сворачивание подсборки не меняет свернутые или развернутые состояния ее порожденных компонентов.
Если сборка или подсборка свернута, то ее выключатель сворачивания/разворачивания обозначен плюсом (+), что означает наличие компонентов нижнего уровня. Развернутые сборки и подсборки аналогично обозначены минусом (-).
Для отдельных деталей (т.е. компонентов, не являющихся сборками или подсборками) выключатель сворачивания/разворачивания отсутствует.

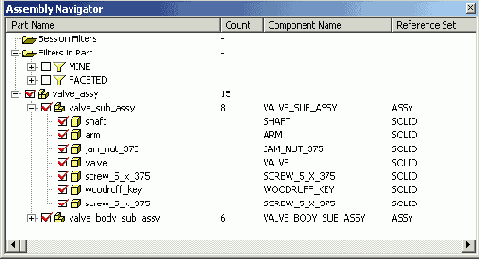

На нижеприведенном рисунке узел VALVE_SUB_ASSY развернут, а узел VALVE_BODY_SUB_ASSY свернут.
