Фиксация позиции стыкуемых компонентов
Можно добавлять ограничения даже в том случае, когда не осталось ни одной степени свободы. Например, когда Вы захотите задать ориентацию компонента.
В примере, показанном ниже, для закрепления рукава в нужном положении необходимо задать 4 ограничения.

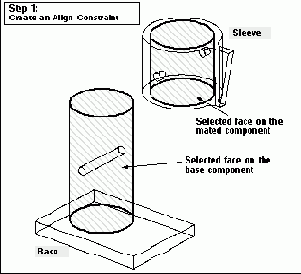

Создание ограничения Align (выравнивание указанных граней)
Создание второго ограничения Align (выравнивание указанных граней)
После задания этих двух ограничений выравнивания не останется ни одной степени свободы. Однако, обратите внимание на сообщение в строке состояния:
Fully constrained, but there are 4 possible solutions.
[Полностью ограничен, тем не менее существует 4 возможных решения.]
Для однозначного решения Вы должны задать дополнительные ограничения. Смотрите следующий рисунок.

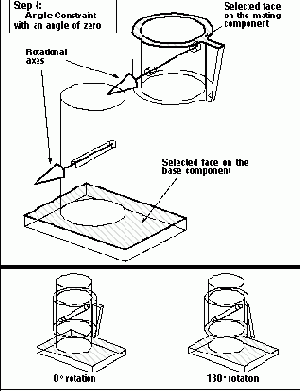

Создание ограничения Angle (нулевой угол разворота между указанными гранями)

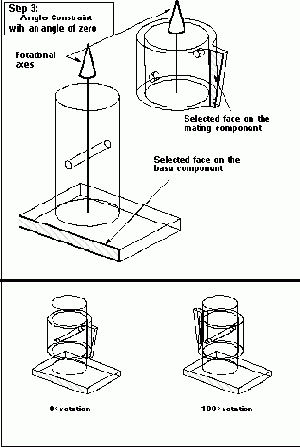

Создание ограничения Angle (нулевой угол разворота между указанными гранями)
