Идентичность компонентов


Идентичность компонентов основана на идентичности базовых элементов. Массив базовых элементов строится по первому элементу массива, который является "главным базовым элементом". Этот элемент определяет позицию массива - остальные элементы смещаются относительно главного элемента.

При изменении параметров массива система сохраняет идентичность базовых элементов. Например, базовый элемент прямоугольного массива в позиции (3,2) будет оставаться в этой позиции до тех пор, пока в массиве останется по крайней мере 4 ряда и 3 колонки. Так же и компонент, соответствующий данному базовому элементу, будет оставаться в позиции (3,2) в массиве компонентов.

Вы сами должны определить главный базовый элемент. При этом необходимо учитывать его влияние на поведение всего массива.

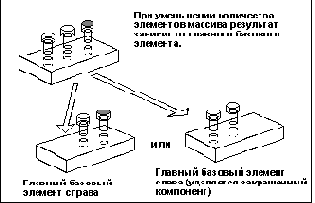

Следующий рисунок иллюстрирует два разных результата редактирования параметров массива.
