Компоненты и подсборки
Несколько рисунков, приведенных ниже, иллюстрируют пример сборки верхнего уровня NOUNT_ASSY, состоящей из двух компонентов: детали YOKE и подсборки BOLT_ASSY, которая, в свою очередь, состоит из деталей BOLT и WASHER (смотрите следующий рисунок).
Сборка из детали и подсборки
Если объявить подсборку BOLT_ASSY рабочей частью и указать грань на детали WASHER, то эта деталь воспримется как стыкуемый компонент. В контексте рабочей части WASHER [Шайба] может стыковаться только с деталью BOLT [Болт], что и происходит: Шайба совмещается с Болтом, как показано на следующем рисунке.

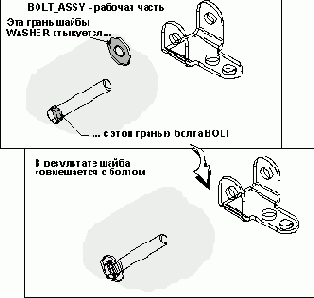

Стыковка грани шайбы в контексте подсборки
Если объявить сборку MOUNT_ASSY рабочей частью и указать грань на детали WASHER, то подсборка BOLT_ASSY воспримется как стыкуемый компонент. В контексте рабочей части BOLT_ASSY может стыковаться только с деталью YOKE [Скоба], что и происходит: Болт совмещается со Скобой, как показано на следующем рисунке.

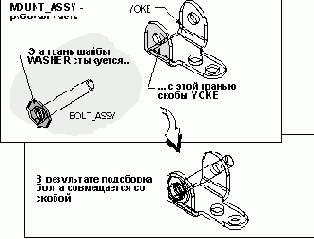

Стыковка подсборки болта в контексте сборки
