Unigraphics. Справочник по сборке

Степени свободы


Вы можете позиционировать компоненты, комбинируя ограничения стыковки различных типов. Существует шесть направлений движения компонента, или шесть степеней свободы : три - для вращения и три - для сдвига. Другими словами, незакрепленный   компонент может двигаться в направлении трех осей - x, y, и z , а также вращаться вокруг трех осей XC, YC, и ZC.Каждое введенное ограничение сокращает число степеней свободы.

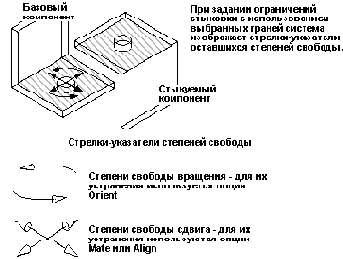

При задании ограничений стыковки система изображает стрелки-указатели оставшихся степеней свободы. Эти стрелки показывают направление, в котором компонент все еще может перемещаться. Когда компонент будет полностью ограничен, не останется ни одной стрелки-указателя. Компонент не сдвинется с места до тех пор, пока Вы не зададите все ограничения и не нажмете OK или Apply, после чего будет выполнено обновление.

ЗАМЕЧАНИЕ : В том случае, когда стрелки степеней свободы плохо видны на фоне сборки, выключите и тут же включите опцию Show Degrees of Freedom [Показать Степени Свободы]. В результате стрелки-указатели стираются и перерисовываются заново. Если сделать это быстро, то стрелки будут мерцать, и Вы увидите, в каком месте сборки Вы находитесь.
