Разные единицы измерения
В сборку могут входить части с разными единицами измерения. Например, часть-сборка, в которой используются дюймы, может содержать подсборку в миллиметрах, которая, в свою очередь, может иметь компонент в дюймах, и т.д. Однако изображенная часть и рабочая часть должны иметь одинаковые единицы измерения. Недопустимо сочетание изображенной части в дюймах с рабочей частью в миллиметрах и наоборот.
Для работы со сборками, в которых используются разные единицы измерения, можно создать фиктивный файл сборки в тех же единицах, что и часть-компонент, которую Вы собираетесь редактировать.
Например, часть-сборка MOUNT_ASSY [Крепежный узел] в дюймах содержит подсборку BOLT [Болт]
в миллиметрах. Часть BOLT содержит компонент HEX_NUT [Шестигранная гайка] в дюймах. В этом случае структура сборки выглядит следующим образом (MOUNT_ASSY является изображенной частью):
Вы можете объявить рабочей частью компонент HEX_NUT, так как он в дюймах, как и изображенная часть. Но Вы не можете объявить рабочей частью подсборку BOLT, так как она в миллиметрах. Поэтому, если Вы хотите работать с частью BOLT в контексте сборки, то Вам необходимо выполнить следующие действия:
Создать новый файл части в миллиметрах (назовем его DUMMY [Фиктивный]).
Сделать DUMMY изображенной и рабочей частью.
С помощью опции Assemblies—>Component—> Add Existing добавить часть MOUNT_ASSY в часть DUMMY в точке начала абсолютной системы координат (0,0,0).

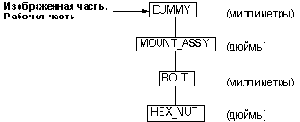

Теперь структура сборки будет выглядеть следующим образом:
Часть DUMMY будет выглядеть точно также, как часть MOUNT_ASSY. Теперь Вы можете объявить BOLT рабочей частью и выполнять проектирование в контексте сборки. Если Вы захотите работать в контексте сборки с частью HEX_NUT, сделайте изображенной частью MOUNT_ASSY, а рабочей частью - HEX_NUT.
