Обработка сборок
С помощью модуля Unigraphics Manufacturing можно обрабатывать детали в составе сборки. Используя эту возможность, можно построить сборку, которая кроме обрабатываемых деталей будет включать в себя и приспособления, например крепежный куб. Такой подход имеет ряд преимуществ перед традиционными методами.
Он избавляет от необходимости дополнять модель детали геометрией приспособлений.
Он дает возможность программисту получить полностью ассоциативную траекторию обработки детали, для которой у него нет права доступа с записью [программист не может модифицировать часть, содержащую модель детали].
Он дает возможность разрабатывать управляющие программы в разных файлах одновременно нескольким программистам.

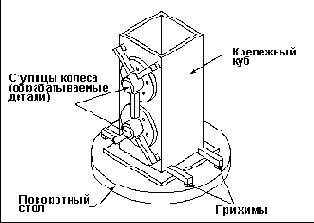

Нижеприведенный рисунок демонстрирует обработку деталей в сборке, содержащей 2 ступицы колеса (обрабатываемые детали), 9 прижимов (один из них не виден), 1 крепежный куб и 1 поворотный стол.
Траектория обработки имеет ассоциативную связь с моделью ступицы колеса - при модификации ступицы (например, при изменении диаметра или расположения отверстий) будет выполнено обновление траектории, отражающее проведенные изменения.
Обработка деталей в сборке
