Уточнения и приемы

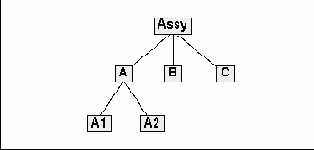

Вы можете также исключить объекты, относящиеся к одной подсборке. Ниже на рисунке приведен пример сборки Assy, состоящей из компонентов A, B и C. Компонент A представляет собой подсборку, состоящую из компонентов A1 и A2.
При выполнении анализа зазоров для этой сборки Вы можете дать указание системе не проверять объекты, относящиеся к одной подсборке. Система не будет проверять пары, в которых оба объекта порождены одним и тем же компонентом (например, А), но будет проверять пары, в которой объекты порождены разными компонентами (например, А и В). Пара А1 и А2 не будет проверяться, поскольку оба объекта порождены компонентом А.

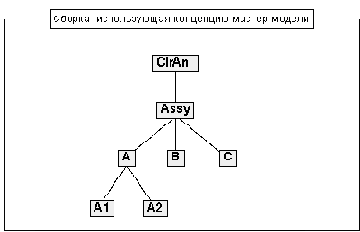

Используя концепцию мастер-модели, Вы можете сформировать набор данных анализа зазоров в части ClrAnl, в которую Assy входит как компонент. Поскольку Assy - единственный компонент сборки верхнего уровня, система будет обрабатывать сборку точно так же, как в предыдущем примере.
Если Ваша сборка состоит только из одного компонента, но также содержит объемные тела, определенные в сборке (не в компонентах), то сборка будет обрабатываться так, как если бы Вы не использовали мастер-модель (то есть функция Pairs Within Sub-Assembly
отменит проверку компонентов, входящих в компоненты первого уровня).
