Простановка размеров в пространстве

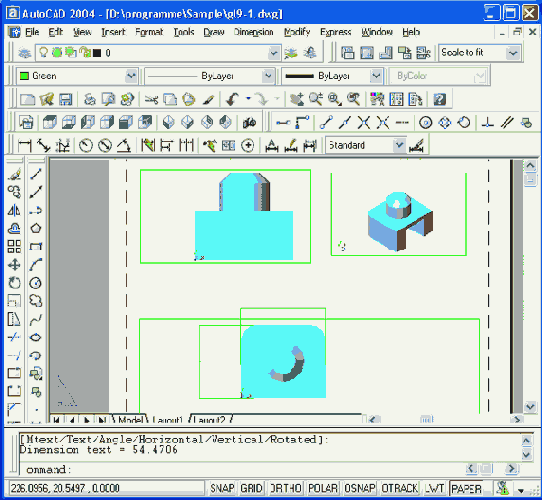

Рисунок 10.12. Простановка размеров в пространстве листа с привязкой к объектам модели


Замечание Проставлять размеры следует уже после того, как установлен масштаб вида. Если изменить масштаб вида, то произойдет отрыв размеров от объекта. Кроме того, в размерных текстах следует учитывать масштаб видового экрана. Об управлении масштабом см. разд. 10.4. В предыдущей версии системы AutoCAD приходилось выполнять специальную операцию учета масштаба видового экрана в значениях проставляемых размеров. На Рисунок 10.12 видно, что в данной версии эта проблема снята.

Для того чтобы рамки видовых экранов были не видны, их нужно перенести на отключенный слой, при этом внутренность видовых экранов останется видимой (Рисунок 10.13).
