Страница Create Layout Define Viewports

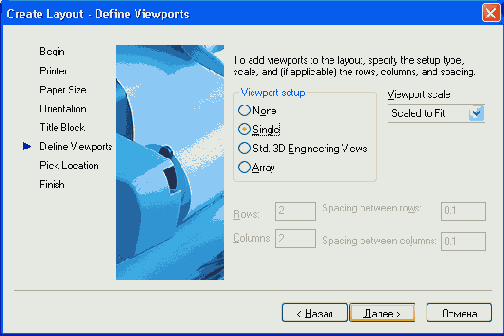

Рисунок 10.36. Страница Create Layout - Define Viewports


Здесь вы можете с помощью группы из четырех переключателей Viewport setup (Способ расположения) указать способ расположения видовых экранов:

  • None (Нет) — отказ от создания видовых экранов;
  • Single (Один экран) — создание одного видового экрана;
  • Std. 3D Engineering Views (Конструкторский набор) — построение четырех видовых экранов с основными проекциями;
  • Array (Массив) — построение массива видовых экранов.

В случае выбора одного из двух последних переключателей группы Viewport setup (Способ расположения) необходимо еще дополнительно указывать расстояние между видовыми экранами по горизонтали и вертикали. Кроме того, при выборе положения Array (Массив) с помощью соответствующих полей Rows (Ряды) и Columns (Столбцы) надо указать количество видовых экранов. Если же построение видовых экранов задано, то необходимо в раскрывающемся списке Viewport scale (Масштаб видовых экранов) также указать устанавливаемый в них масштаб.
Следующая страница (Рисунок 10.37) предлагает задать положение зоны видовых экранов. Для задания нужно щелкнуть по кнопке Select location (Положение). Система AutoCAD тогда закрывает страницу, генерирует новый лист и просит на нем указать точки положения экрана или группы экранов.
