Указание направления взгляда для связанного вида

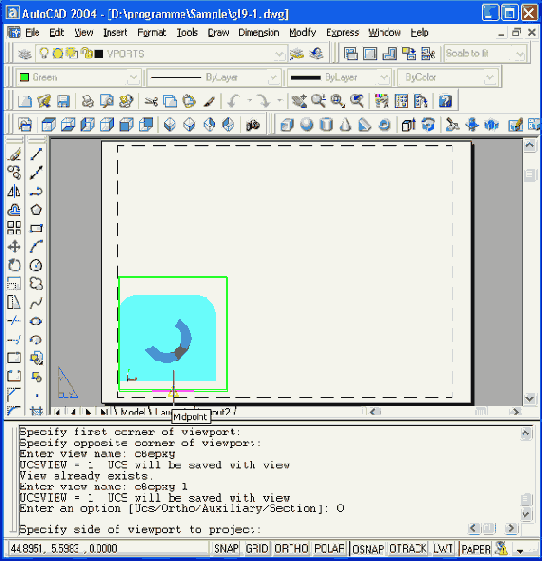

Рисунок 10.22. Указание направления взгляда для связанного вида


Далее с помощью опции Ortho (Орто) команды SOLVIEW (Т-ВИД) в правой верхней четверти листа построим третий видовой экран, задав имя вида Справа. Для полноты картины с помощью команд —VPORTS (—ВЭКРАНЫ) или MVIEW (СВИД) можно в правом нижнем углу построить еще один видовой экран и установить в нем изометрический вид. Получим чертеж с четырьмя проекциями, три из которых полностью согласованы между собой (Рисунок 10.24).
Созданные командой SOLVIEW (Т-ВИД) видовые экраны обладают особыми свойствами. Имена расположенных в них видов связаны с именами автоматически сгенерированных слоев, которые можно увидеть, вызвав окно Layer Properties Manager (Диспетчер свойств слоев) (Рисунок 10.25).
На Рисунок 10.25 видно, что создан слой VPORTS. На этом слое размещены контуры видовых экранов (его можно отключить, если контуры должны стать невидимыми). По имени каждого из трех видов (Сверху, Спереди, Справа), которые мы задавали, образовалась тройка слоев с окончаниями: DIM, HID и VIS. Эти слои имеют специальное предназначение: слои с окончанием DIM должны хранить размерные примитивы соответствующего вида, слои с окончанием VIS — видимые линии вида, а слои с окончанием HID — невидимые линии вида. Управление видимыми и невидимыми линиями осуществляется с помощью рассматриваемой далее команды SOLDRAW (Т-РИСОВАНИЕ).
