Выбор дополнительного вида

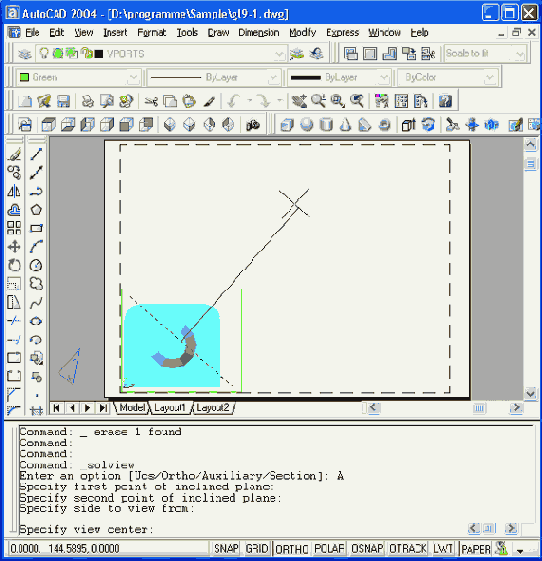

Рисунок 10.26. Выбор дополнительного вида
На Рисунок 10.27 видно, как сформировался новый дополнительный вид.
По окончании построения нового видового экрана вы можете с помощью команды MOVE (ПЕРЕНЕСТИ) сместить его в листе в новое место. Кроме того, если в этом есть необходимость, вы можете внутри видовою экрана повернуть вид.
Опция Section (Сечение) команды SOLVIEW (Т-ВИД) дает возможность создать сечение тела и вывести его в свой видовой экран. Плоскость сечения задается двумя точками, как в опции Auxiliary (Дополнительный). При этом образуется специальный слой с еще одним окончанием HAT, а на слое будут располагаться линии штриховки сечения.
Команда SOLDRAW (Т-РИСОВАНИЕ), которой соответствуют кнопка
